Texas Instruments ULN2803CDWR

Teilenummer:: ULN2803CDWR

Hersteller:: Texas Instruments

Paket:: 20-SOIC (0.295, 7.50mm Width)

Datenblatt:: ULN2803CDWR.pdf

Beschreibung:: 50-V, EIGHT-CHANNEL DARLINGTON A

Auf Lager:: 3805

Menge:: In den Warenkorb

Für mehr Details einschließlich Preis und Versand

: Schnelle Antwort, schnelles Angebot

: Flash Versand, keine Sorgen nach dem Verkauf

: Original Kanal, Garantie der authentischen Produkte

Bitte senden Sie uns eine Anfrage, wir werden umgehend antworten.

Kauf und Anfrage

ULN2803CDWR Diese integrierte Schaltung ist in werksseitig versiegelten Antistatik-Packungen erhältlich. Bei icwhale.de. Bitte lesen Sie die Produktseite unter Detailinformationen. inklusive ULN2803CDWR Preis, Datenblatt, Lagerverfügbarkeit, technische Schwierigkeiten. Auch. Geben Sie schnell den Zugriff auf die Vergleichsliste ein, um auswechselbare elektronische Teile zu finden. Wenn Sie umfassende Daten für ULN2803CDWR zur Optimierung der Lieferkette abrufen möchten (einschließlich Querverweise, Lebenszyklus, Parameter, Fälschungsrisiko, Prognosen für Obsoleszenzmanagement), wenden Sie sich bitte an unser Tech-Support-Team.

Kauf in icwhale.de

Es besteht kein Zweifel, dass Sie ohne Registrierung eine Bestellung aufgeben können. icwhale.de.

Wir empfehlen Ihnen dringend, sich vor dem Kauf in unserem Shop anzumelden, da Sie Ihre Bestellung in Echtzeit verfolgen können.

Zahlungsmittel in icwhale.de

Für Ihre Bequemlichkeit unterstützen wir mehrere Zahlungsmethoden in USD, einschließlich PayPal, Kreditkarte, Banküberweisung. und Alipay.

RFQ (Anfrage für Angebote) in icwhale.de

Es wird empfohlen, für Angebote zu erwerben, um die neuesten Preise und Lagerbestände über die Teile zu erhalten.

Unser Vertrieb wird Ihre Anfrage innerhalb von 24-Stunden per E-Mail beantworten.

Warme Erinnerung

1. Sie erhalten eine E-Mail mit Bestellinformationen in Ihrem E-Mail-Posteingang. (Bitte denken Sie daran, den Spam-Ordner zu überprüfen, wenn Sie nichts von uns gehört haben).

2. Da Lagerbestände und Preise zu einem gewissen Grad schwanken können, wird der Vertriebsleiter die Bestellung erneut bestätigen und Sie informieren, wenn es Updates gibt.

Versandverfahren

Die Versandkosten beginnen bei $35, aber einige Länder überschreiten $35. Zum Beispiel (Südafrika, Brasilien, Indien, Pakistan, Israel, etc.)

Die Grundfracht (für Paket ≤0.5kg oder entsprechendes Volumen) hängt von der Zeitzone und den Ländern ab.

Versandart

Derzeit werden unsere Produkte durch DHL, FedEx, SF, UPS und China Post versendet.

Auftragsverfolgung für internationale Bestellungen

Sobald Ihre Bestellung versandt wurde, wird die Tracking-Nummer an die in Ihrem Konto registrierte E-Mail-Adresse gesendet. Diese Informationen können auch eingesehen werden, wenn Sie in Ihrem Konto auf der Seite "Mein Konto" eingeloggt sind.

Ansichten：

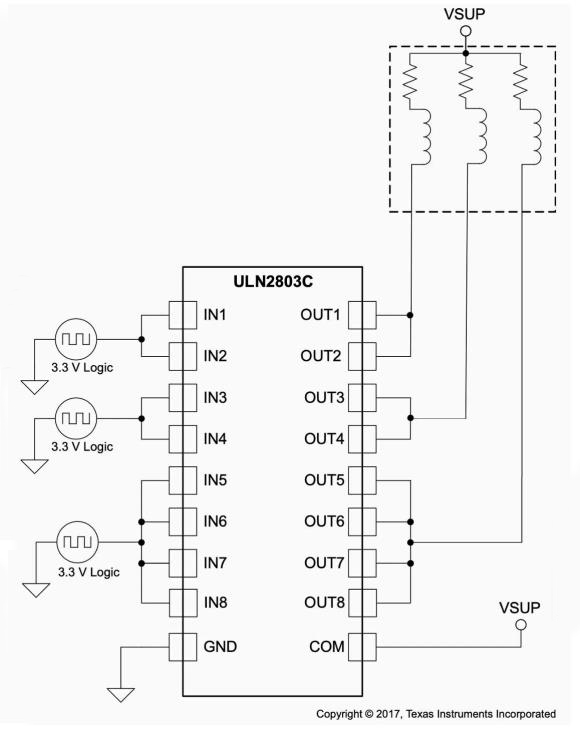

ULN2803ADWR Typische Anwendungsschaltung

ULN2803CDWR

Der ULN2803CDWR ist ein Hochspannungs- und Hochstrom-Darlington-Transistor-Array. Es wurde von Texas Instruments entwickelt und hergestellt. Dieser IC besteht aus acht NPN-Darlington-Paaren, die eine Vielzahl von Lasten ansteuern können.

Hauptmerkmale des ULN2803CDWR:

1. Hohe Spannungs- und Stromfähigkeit: Der ULN2803CDWR kann bis zu 50 V verarbeiten und bis zu 500 mA für jedes Darlington-Paar liefern und bietet so eine robuste Leistung für verschiedene Anwendungen.

2. Integrierte Klemmdioden: Der ULN2803CDWR verfügt über integrierte Unterdrückungsdioden für induktive Lasten. Dadurch wird das Gerät vor induktivem Rückschlag geschützt, einem häufigen Problem beim Antrieb induktiver Lasten wie Motoren oder Relais.

3. Großer Eingangsspannungsbereich: Dieses Gerät kann mit Eingangslogikpegeln von 5 V TTL bis hin zu CMOS und PMOS betrieben werden und bietet so Flexibilität bei der Anbindung verschiedener Logikpegel.

Anwendungsszenarien:

Der ULN2803CDWR ist besonders nützlich in Szenarien, in denen Hochstrom- und Hochspannungslasten wie Motoren, Relais, Magnetspulen und LED-Anzeigebeleuchtung betrieben werden müssen. Der Chip wird häufig in Branchen wie Automobilsystemen, Telekommunikation, Unterhaltungselektronik und industriellen Anwendungen eingesetzt.

Beispiel für eine Schaltungsverbindung – Ansteuerung eines Relais:

1. Eingangspins (Pins 1 bis 8): Diese Pins sind die Eingänge für die Darlington-Paare. An diese Pins sollte ein Eingangssignal von Ihrem Mikrocontroller oder einem anderen Logikgerät angeschlossen werden, um den Betrieb des Relais zu steuern.

2. Ausgangspins (Pins 10 bis 17): Diese Pins sind die Ausgänge für jedes Darlington-Paar und sollten mit der Spule des Relais verbunden werden, das Sie ansteuern möchten.

3. Gemeinsame Freilaufdioden (Pin 9 – COM): Dieser Pin ist intern mit den Kathoden der Unterdrückungsdioden verbunden und sollte an die positive Spannung angeschlossen werden, die Ihre Relais antreibt.

4. Masse (Pin 18 – GND): Dieser Pin sollte mit der Systemmasse verbunden werden.

Designüberlegungen mit ULN2803CDWR:

1. Ansteuerung induktiver Lasten: Beim Ansteuern induktiver Lasten wie Relais ist es wichtig, die integrierten Klemmdioden zu verwenden, um den IC vor möglichen Spannungsspitzen zu schützen.

2. Wärmemanagement: Das Gehäuse kann heiß werden, wenn große Ströme betrieben werden. Berücksichtigen Sie daher die Wärmeableitung bei Ihrem Design.

3. Kompatibilität der Logikebene: Stellen Sie sicher, dass die Eingangslogikebene mit der des Steuergeräts übereinstimmt, um einen korrekten Betrieb zu gewährleisten.

Zusammenfassend lässt sich sagen, dass der ULN2803CDWR ein leistungsstarker und vielseitiger IC ist, der dank seiner robusten Fähigkeiten und integrierten Schutzmechanismen die Anforderungen von Hochspannungs- und Hochstromanwendungen effektiv bewältigen kann.

ULN2803CDWR Informationen

ULN2803CDWR Spezifikationen

Packaging:
Tape & Reel (TR),Cut Tape (CT),Digi-Reel®
Series:
-
ProductStatus:
Active
TransistorType:
8 NPN Darlington
Current-Collector(Ic)(Max):
500mA
Voltage-CollectorEmitterBreakdown(Max):
50V
VceSaturation(Max)@IbIc:
1.6V @ 500µA, 350mA
Current-CollectorCutoff(Max):
50µA
DCCurrentGain(hFE)(Min)@IcVce:
-
Power-Max:
-
Frequency-Transition:
-
OperatingTemperature:
-65°C ~ 150°C (TJ)
MountingType:
Surface Mount
