Texas Instruments INA180A3IDBVR

Teilenummer:: INA180A3IDBVR

Hersteller:: Texas Instruments

Paket:: SC-74A, SOT-753

Datenblatt:: INA180A3IDBVR.pdf

Beschreibung:: IC CURR SENSE 1 CIRCUIT SOT23-5

Auf Lager:: 12581

Menge:: In den Warenkorb

Für mehr Details einschließlich Preis und Versand

: Schnelle Antwort, schnelles Angebot

: Flash Versand, keine Sorgen nach dem Verkauf

: Original Kanal, Garantie der authentischen Produkte

Bitte senden Sie uns eine Anfrage, wir werden umgehend antworten.

Kauf und Anfrage

INA180A3IDBVR Diese integrierte Schaltung ist in werksseitig versiegelten Antistatik-Packungen erhältlich. Bei icwhale.de. Bitte lesen Sie die Produktseite unter Detailinformationen. inklusive INA180A3IDBVR Preis, Datenblatt, Lagerverfügbarkeit, technische Schwierigkeiten. Auch. Geben Sie schnell den Zugriff auf die Vergleichsliste ein, um auswechselbare elektronische Teile zu finden. Wenn Sie umfassende Daten für INA180A3IDBVR zur Optimierung der Lieferkette abrufen möchten (einschließlich Querverweise, Lebenszyklus, Parameter, Fälschungsrisiko, Prognosen für Obsoleszenzmanagement), wenden Sie sich bitte an unser Tech-Support-Team.

Kauf in icwhale.de

Es besteht kein Zweifel, dass Sie ohne Registrierung eine Bestellung aufgeben können. icwhale.de.

Wir empfehlen Ihnen dringend, sich vor dem Kauf in unserem Shop anzumelden, da Sie Ihre Bestellung in Echtzeit verfolgen können.

Zahlungsmittel in icwhale.de

Für Ihre Bequemlichkeit unterstützen wir mehrere Zahlungsmethoden in USD, einschließlich PayPal, Kreditkarte, Banküberweisung. und Alipay.

RFQ (Anfrage für Angebote) in icwhale.de

Es wird empfohlen, für Angebote zu erwerben, um die neuesten Preise und Lagerbestände über die Teile zu erhalten.

Unser Vertrieb wird Ihre Anfrage innerhalb von 24-Stunden per E-Mail beantworten.

Warme Erinnerung

1. Sie erhalten eine E-Mail mit Bestellinformationen in Ihrem E-Mail-Posteingang. (Bitte denken Sie daran, den Spam-Ordner zu überprüfen, wenn Sie nichts von uns gehört haben).

2. Da Lagerbestände und Preise zu einem gewissen Grad schwanken können, wird der Vertriebsleiter die Bestellung erneut bestätigen und Sie informieren, wenn es Updates gibt.

Versandverfahren

Die Versandkosten beginnen bei $35, aber einige Länder überschreiten $35. Zum Beispiel (Südafrika, Brasilien, Indien, Pakistan, Israel, etc.)

Die Grundfracht (für Paket ≤0.5kg oder entsprechendes Volumen) hängt von der Zeitzone und den Ländern ab.

Versandart

Derzeit werden unsere Produkte durch DHL, FedEx, SF, UPS und China Post versendet.

Auftragsverfolgung für internationale Bestellungen

Sobald Ihre Bestellung versandt wurde, wird die Tracking-Nummer an die in Ihrem Konto registrierte E-Mail-Adresse gesendet. Diese Informationen können auch eingesehen werden, wenn Sie in Ihrem Konto auf der Seite "Mein Konto" eingeloggt sind.

Ansichten：

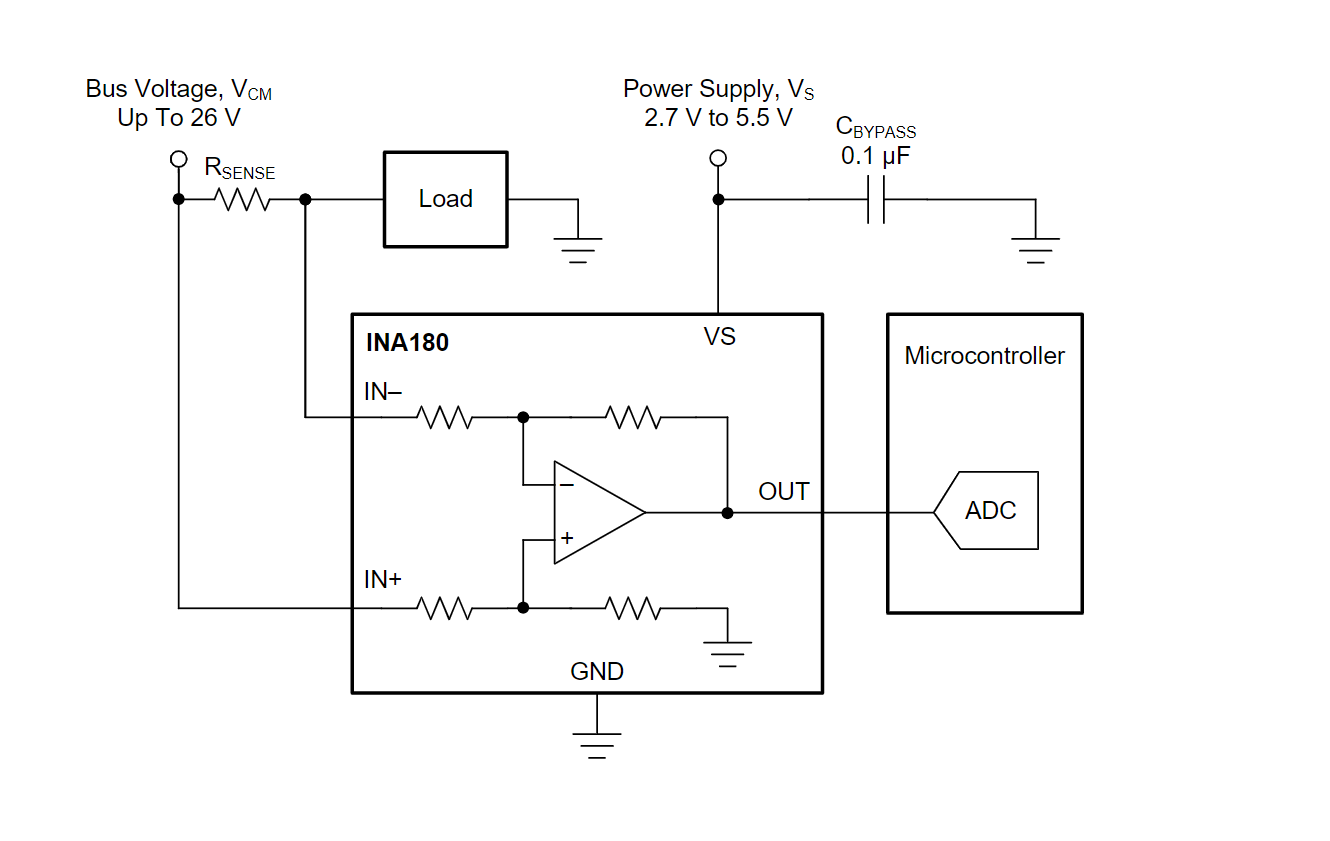

INA180A3IDBVR Typische Anwendungsschaltung

INA180A3IDBVR

Der INA180A3IDBVR gehört zur INA180-Familie, einer Sammlung von Spannungsausgangs- und Strommessverstärkern. Diese Geräte werden häufig in verschiedenen Anwendungen eingesetzt, einschließlich Überstromerkennung, Leistungsüberwachung und ähnlichen Fällen, in denen eine präzise Strommessung von entscheidender Bedeutung ist. Der INA180A3IDBVR zeichnet sich insbesondere durch seinen geringen Stromverbrauch und seine hohe Genauigkeit aus, gepaart mit einem vereinfachten Layout, das die Aufgabe der Schaltungsintegration erleichtert.

1. Stromversorgung:

- V+ (Pin 5): Dieser Pin des INA180A3IDBVR ist für die Versorgungsspannung. Normalerweise ist eine stabile Gleichspannungsquelle erforderlich, die mit dem angegebenen Betriebsspannungsbereich des Geräts kompatibel ist.

- GND (Pin 2): Der Erdungsbezugspunkt für den gesamten Stromkreis. Dieser Pin sollte mit der Systemmasse verbunden sein.

2. Eingangserkennung:

- IN+ (Pin 3) und IN- (Pin 4): Diese Pins sind für die Funktionalität des INA180A3IDBVR von entscheidender Bedeutung und dienen als positive und negative Eingänge für den Strom. Differenzialverstärker zur Erfassung. Der Spannungsunterschied zwischen diesen Pins wird vom Gerät verstärkt. Im Pfad des zu messenden Stroms wird normalerweise ein Shunt-Widerstand platziert, und diese Pins werden über diesen Widerstand angeschlossen.

3. Ausgabe:

- OUT (Pin 1): Der Ausgangspin des INA180A3IDBVR. Dieser liefert das verstärkte Spannungssignal an die nächste Stufe der Schaltung, die normalerweise mit einem ADC-Eingang eines verbunden ist Mikrocontroller oder direkt in eine Rückkopplungsschleife eingebunden.

4. Filternuancen: Es ist oft von Vorteil, einen Bypass-Kondensator zwischen den V+- und GND-Pins anzuschließen, um die Stromversorgung zu entkoppeln und so die Rauschleistung des INA180A3IDBVR zu verbessern.

5. Auswahl des Shunt-Widerstands: Die Wahl des Shunt-Widerstands ist entscheidend; Der Wert muss niedrig genug sein, um den Leistungsverlust zu minimieren, aber ausreichend, um einen messbaren Spannungsabfall zu erzeugen. Dieser Widerstand ist ein wesentlicher Bestandteil der Strommessung, die der INA180A3IDBVR durchführt.

6. Schutzparadigmen: In Szenarien, in denen Überspannungsbedingungen auftreten können, trägt die Implementierung von Eingangsklemmen oder Schutzdioden dazu bei, die Integrität des INA180A3IDBVR zu bewahren.

Wenn wir die Komplexität des INA180A3IDBVR entschlüsseln, wird deutlich, dass dieses komplizierte Gerät das Herzstück von Strommesslösungen ist und Designern einen Weg bietet, robuste, präzise und energieeffiziente Funktionen in der Elektronik zu implementieren Anwendungen. Ein tieferes Verständnis erwartet diejenigen, die sich mit dem detaillierten Datenblatt befassen und die Feinheiten offenlegen, die es dem INA180A3IDBVR ermöglichen, innerhalb eines optimierten Designparadigmas zu funktionieren.

INA180A3IDBVR Informationen

INA180A3IDBVR Spezifikationen

Package/Case:
SC-74A, SOT-753
Packaging:
Tape & Reel (TR),Cut Tape (CT),Digi-Reel®
Series:
-
ProductStatus:
Active
AmplifierType:
Current Sense
NumberofCircuits:
1
OutputType:
Rail-to-Rail
SlewRate:
2V/µs
GainBandwidthProduct:
-
-3dbBandwidth:
350 kHz
Current-InputBias:
80 µA
Voltage-InputOffset:
100 µV
Current-Supply:
260µA
Current-Output/Channel:
-
Voltage-SupplySpan(Min):
2.7 V
Voltage-SupplySpan(Max):
5.5 V
OperatingTemperature:
-40°C ~ 125°C
MountingType:
Surface Mount
