Toshiba Semiconductor and Storage 74HC08D

Teilenummer:: 74HC08D

Hersteller:: Toshiba Semiconductor and Storage

Paket:: 14-SOIC

Datenblatt:: 74HC08D.pdf

Beschreibung:: IC GATE AND 4CH 2-INP 14SOIC

Auf Lager:: 21947

Menge:: In den Warenkorb

Für mehr Details einschließlich Preis und Versand

: Schnelle Antwort, schnelles Angebot

: Flash Versand, keine Sorgen nach dem Verkauf

: Original Kanal, Garantie der authentischen Produkte

Bitte senden Sie uns eine Anfrage, wir werden umgehend antworten.

Kauf und Anfrage

74HC08D Diese integrierte Schaltung ist in werksseitig versiegelten Antistatik-Packungen erhältlich. Bei icwhale.de. Bitte lesen Sie die Produktseite unter Detailinformationen. inklusive 74HC08D Preis, Datenblatt, Lagerverfügbarkeit, technische Schwierigkeiten. Auch. Geben Sie schnell den Zugriff auf die Vergleichsliste ein, um auswechselbare elektronische Teile zu finden. Wenn Sie umfassende Daten für 74HC08D zur Optimierung der Lieferkette abrufen möchten (einschließlich Querverweise, Lebenszyklus, Parameter, Fälschungsrisiko, Prognosen für Obsoleszenzmanagement), wenden Sie sich bitte an unser Tech-Support-Team.

Kauf in icwhale.de

Es besteht kein Zweifel, dass Sie ohne Registrierung eine Bestellung aufgeben können. icwhale.de.

Wir empfehlen Ihnen dringend, sich vor dem Kauf in unserem Shop anzumelden, da Sie Ihre Bestellung in Echtzeit verfolgen können.

Zahlungsmittel in icwhale.de

Für Ihre Bequemlichkeit unterstützen wir mehrere Zahlungsmethoden in USD, einschließlich PayPal, Kreditkarte, Banküberweisung. und Alipay.

RFQ (Anfrage für Angebote) in icwhale.de

Es wird empfohlen, für Angebote zu erwerben, um die neuesten Preise und Lagerbestände über die Teile zu erhalten.

Unser Vertrieb wird Ihre Anfrage innerhalb von 24-Stunden per E-Mail beantworten.

Warme Erinnerung

1. Sie erhalten eine E-Mail mit Bestellinformationen in Ihrem E-Mail-Posteingang. (Bitte denken Sie daran, den Spam-Ordner zu überprüfen, wenn Sie nichts von uns gehört haben).

2. Da Lagerbestände und Preise zu einem gewissen Grad schwanken können, wird der Vertriebsleiter die Bestellung erneut bestätigen und Sie informieren, wenn es Updates gibt.

Versandverfahren

Die Versandkosten beginnen bei $35, aber einige Länder überschreiten $35. Zum Beispiel (Südafrika, Brasilien, Indien, Pakistan, Israel, etc.)

Die Grundfracht (für Paket ≤0.5kg oder entsprechendes Volumen) hängt von der Zeitzone und den Ländern ab.

Versandart

Derzeit werden unsere Produkte durch DHL, FedEx, SF, UPS und China Post versendet.

Auftragsverfolgung für internationale Bestellungen

Sobald Ihre Bestellung versandt wurde, wird die Tracking-Nummer an die in Ihrem Konto registrierte E-Mail-Adresse gesendet. Diese Informationen können auch eingesehen werden, wenn Sie in Ihrem Konto auf der Seite "Mein Konto" eingeloggt sind.

Ansichten：

74HC08D Typische Anwendungsschaltung

74HC08D

Der 74HC08D ist ein Hochgeschwindigkeits-Si-Gate-CMOS-Chip, der vor allem für seine Quad-AND-Gate-Funktionalität mit zwei Eingängen bekannt ist. Es gehört zur 74HC-Familie und dient aufgrund seiner grundlegenden Logikfunktion als integraler Bestandteil zahlreicher digitaler Systeme.

Funktionsmerkmale von 74HC08D:

- UND-Gatter-Funktionalität: Der 74HC08D bietet vier unabhängige UND-Gatter mit 2 Eingängen.

- Hochgeschwindigkeitsbetrieb: Da es zur 74HC-Serie gehört, gewährleistet es eine Hochgeschwindigkeits-Signalverarbeitung.

- Geringer Stromverbrauch: Aufgrund seiner CMOS-Konstruktion zeichnet sich der 74HC08D durch einen geringen Stromverbrauch aus.

Anwendungsszenarien:

- Logische Operationen: Der 74HC08D wird hauptsächlich dann verwendet, wenn eine UND-Logikoperation erforderlich ist.

- Sicherheitsverriegelungen: In Systemen, in denen zwei Bedingungen erfüllt sein müssen, bevor eine Aktion ausgeführt wird, wie z. B. in der industriellen Automatisierung.

- Multiplexing: Als einfaches Logikgatter kann es auch in komplexeren digitalen Schaltkreisen wie Multiplexern verwendet werden.

Erstellen einer Sicherheitsverriegelung mit 74HC08D:

Stellen Sie sich ein System vor, bei dem aus Sicherheitsgründen zwei Schalter gleichzeitig gedrückt werden müssen, um ein Gerät (z. B. eine Maschine) zu aktivieren. Mit 74HC08D kann dies leicht erreicht werden:

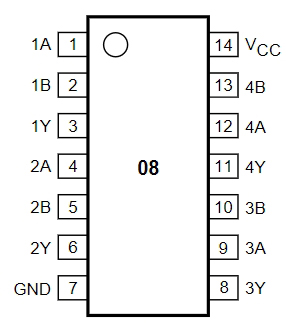

1. Stromanschlüsse:

- VCC (Pin 14): Verbinden Sie diesen Pin mit einer +5V-Stromversorgung.

- GND (Pin 7): Dieser Pin sollte geerdet sein.

2. Einrichten der Sicherheitsverriegelung:

- Eingang A (Pin 1): Verbinden Sie diesen mit dem ersten Schalter. Der andere Anschluss des Schalters sollte an VCC angeschlossen werden.

- Eingang B (Pin 2): Verbinden Sie sich mit dem zweiten Schalter und verbinden Sie den anderen Anschluss des Schalters auf ähnliche Weise mit VCC.

- Ausgang (Pin 3): Wenn beide Schalter gedrückt werden (bieten HIGH-Eingänge), geht dieser Ausgang auf HIGH und zeigt den „sicheren“ Zustand an.

3. Anschließen des Ausgangs an das Gerät:

- Ausgang (Pin 3): Dieser Ausgang kann verwendet werden, um ein Relais oder einen anderen Schnittstellenmechanismus anzusteuern, um das Gerät zu aktivieren.

Designüberlegungen:

- Rauschen: Da der 74HC08D auf der Grundlage von Spannungspegeln arbeitet, stellen Sie sicher, dass das System frei von Spannungsrauschen ist, das zu falschen Ausgängen führen könnte.

- Pulldown-Widerstände: Erwägen Sie die Verwendung von Pulldown-Widerständen an den Eingängen, um sicherzustellen, dass diese auf LOW bleiben, wenn die Schalter nicht gedrückt werden.

- Aktuelle Einschränkung: Beachten Sie die aktuelle Fahrfähigkeit des 74HC08D. Verwenden Sie bei der Verbindung mit einem Hochstromgerät ein Relais oder einen geeigneten Treiber.

- Temperatur: Stellen Sie sicher, dass der Chip innerhalb der angegebenen Temperaturgrenzen arbeitet, um Fehlfunktionen oder Schäden zu vermeiden.

Zusammenfassend lässt sich sagen, dass der 74HC08D eine wesentliche Komponente der digitalen Elektronik darstellt. Seine Fähigkeit, als UND-Gatter zu fungieren, macht es in unzähligen Anwendungen unverzichtbar, von einfachen Logikschaltungen bis hin zu komplexen digitalen Architekturen.

74HC08D Informationen

74HC08D Spezifikationen

Packaging:
Tape & Reel (TR),Cut Tape (CT),Digi-Reel®
Series:
74HC
ProductStatus:
Active
LogicType:
AND Gate
NumberofCircuits:
4
NumberofInputs:
2
Features:
-
Voltage-Supply:
2V ~ 6V
Current-Quiescent(Max):
1 µA
Current-OutputHighLow:
5.2mA, 5.2mA
LogicLevel-Low:
0.5V ~ 1.8V
LogicLevel-High:
1.5V ~ 4.2V
MaxPropagationDelay@VMaxCL:
13ns @ 6V, 50pF
OperatingTemperature:
-40°C ~ 125°C
MountingType:
Surface Mount
